Камеры глубокого вакуума (с термоплитой) Серия TS

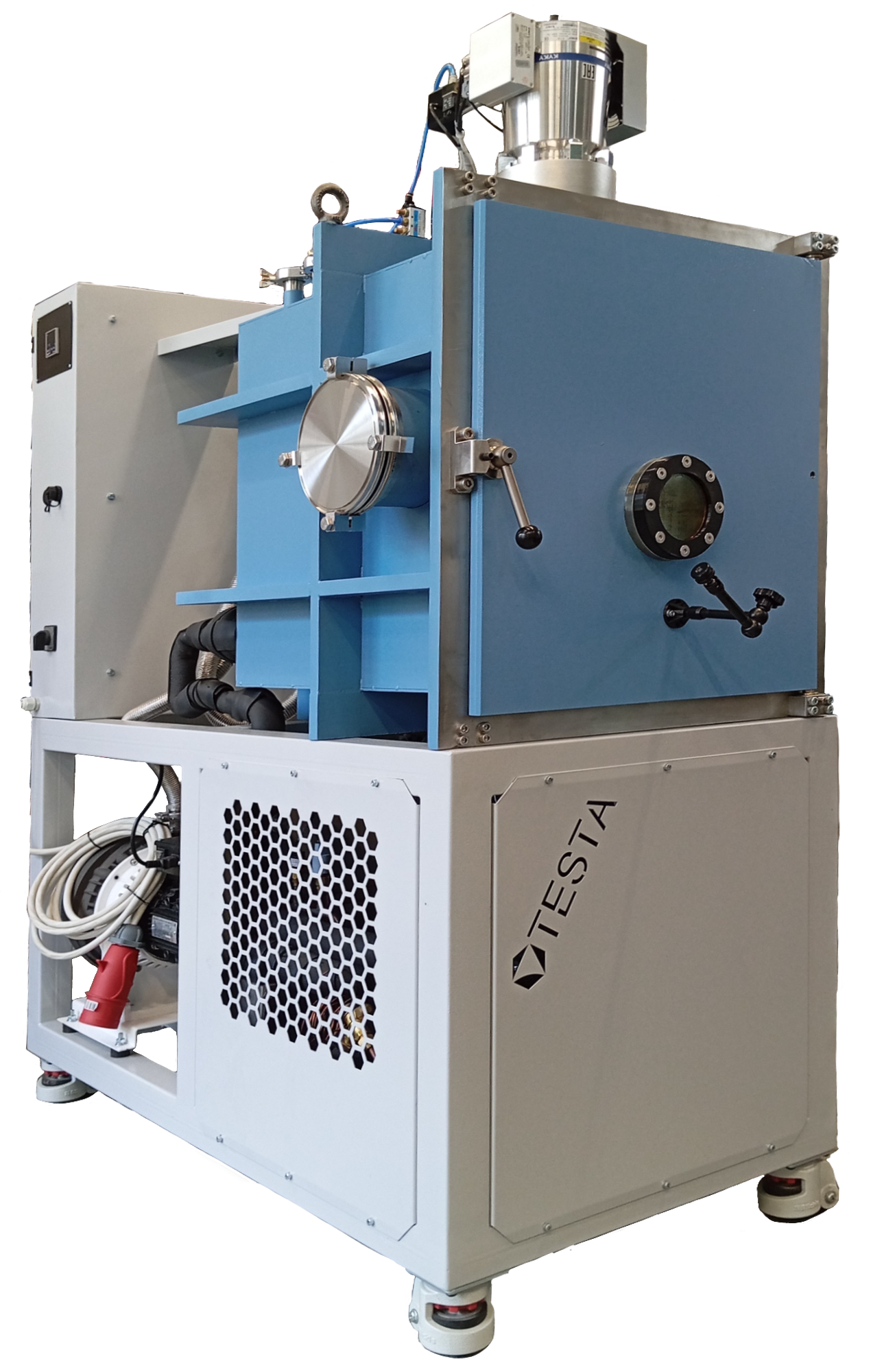

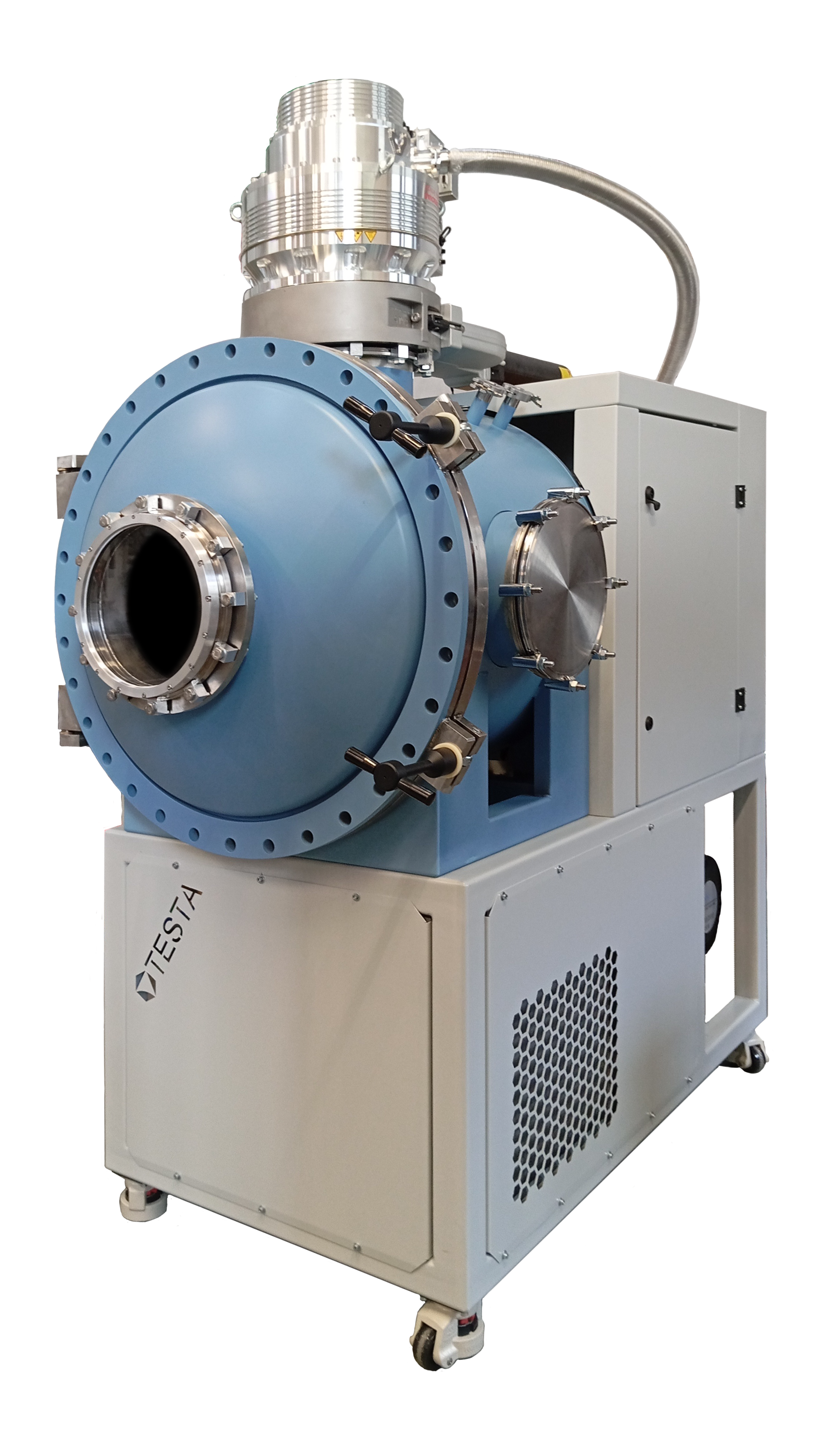

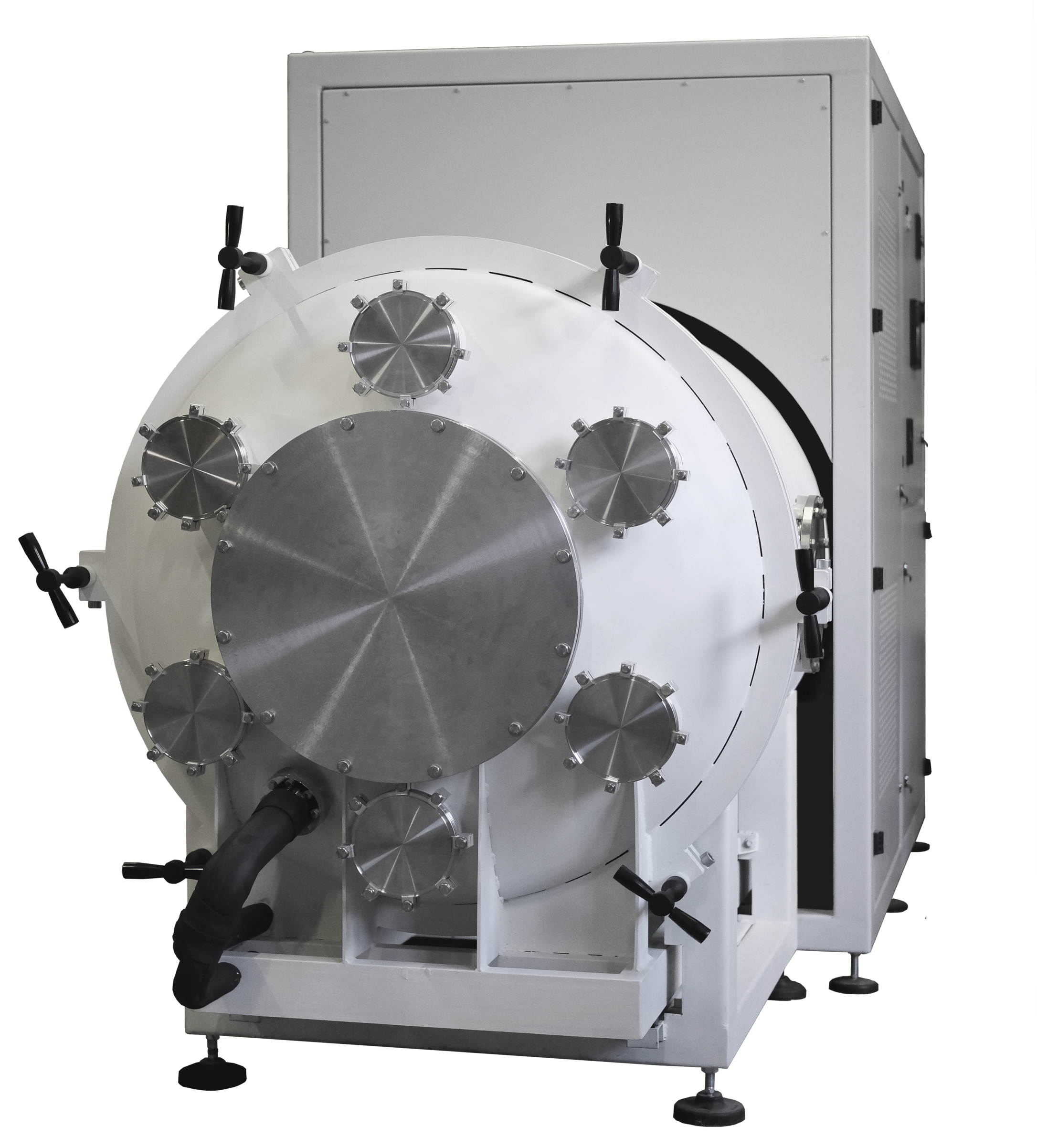

Внешний вид камер глубокого вакуума (с термоплитой) TS:

Камеры глубокого вакуума
(с термоплитой) Серия TS

Камеры глубокого вакуума серии TS, предназначены для проведения испытаний в условиях имитации космоса – воздействию давления ниже 10^–5 мм рт. ст.

Система терморегулирования

Система терморегулирования: состоит из термостола и парокомпрессорной холодильной установки.

Охлаждение осуществляется с помощью парокомпрессорной холодильной установки с использованием озонобезопасного фреона R404A. Для осуществления регулирования, сервисных работ применяется автоматика от ведущих европейских производителей – Alco controls (Германия), Offenwanger (Германия).

Собственная технология регулирования производительности позволяет добиться наиболее точного поддержания заданных параметров в совокупности с высокой энергоэффективностью системы.

Охлаждение конденсатора и компрессоров – воздушное. В небольших, закрытых помещениях необходимо наличие приточно-вытяжной вентиляции для отвода теплоты от холодильной установки. Теплоприток от камеры зависит от режима испытаний (заданная температура, частота циклических испытаний).

Стол состоит из пластины с резьбовыми отверстиями для крепления ОИ (опытного изделия) и нагревательных элементов

Система оборудована независимыми термостатами, исключающими перегрев и переохлаждение в системе.

Система вакуумной откачки

Вакуумная система: безмасляная система вакуумной откачки состоит из форвакуумного и турбомолекулярного насоса. Форвакуумный насос отделен высоковакууумным затвором. Вся используемая вакуумная арматура (затворы, клапаны) от ведущих европейских производителей. Для измерения давления используется цифровой вакууметр Пирани/Байард-Альперт.

Конструктивные особенности

Камера глубокого вакуума состоит из герметичного корпуса из нержавеющей стали, откачной системы, системы терморегулирования, электрического щита и системы управления. Система поставляется в виде модульной конструкции — камера, включая откачную систему и управляющий модуль в едином корпусе. Герметичный корпус и откачная система установлены на единый металлический каркас, который распределяет давление на пол.

Размеры и стоимость камер пониженного давления

Камеры могут быть сконструированы и исполнены согласно Вашим техническим задачам. Стандартные технические характеристики приведены в таблице:

Модель	Полезный объем, л	Размеры полезного объема (Ш×В×Г), мм	Диапазон температур,⁰С для камер с термоплитой	Вакуумный фланец	Время выхода на режим, мин	Макс. потр. ток, А	Точность поддержания температуры для камер с термоплитой, ⁰С	Давление, мм.рт.ст	Параметры электропит.	Стоимость за единицу, руб.
Модель	Полезный объем, л	Размеры полезного объема (Ш×В×Г), мм	Диапазон температур,⁰С для камер с термоплитой	Вакуумный фланец	Время выхода на режим, мин	Макс. потр. ток, А		Давление, мм.рт.ст	Параметры электропит.	Без тепмоплиты	С термоплитой
ТS 150	150	500×500×600	..-70..+200	ISO 160	не более 120	16	±2	1х10-7	3L+N+PE, 380В/ 50Гц	---	---
ТS 500	500	800×800×800				20				---	---
ТS 800	800	900×900×1000				24				---	---
ТS 1000	1000	1000×1000×1000				26				---	---

* Цены указаны в рублях с учетом НДС 20%.
Доставка, сборка, пуско-наладочные работы и обучение персонала не включены в стоимость и рассчитываются отдельно.
Данный прайс-лист не является публичной офертой. Публикуемые цены являются базовыми и могут быть отличны от конечной цены сделки.

Система управления камерами

Управление камеры осуществляется с помощью русифицированного контроллера с цветным дисплеем. Позволяет легко вводить данные и осуществлять контроль. Легкое управление, очень простое программирование и отслеживание параметров испытаний. ЖК-дисплей позволяет, например, выделять и увеличивать отдельно целые сегменты графика.

Основные возможности:
Русскоязычный и интуитивно понятный интерфейс;
Ethernet-порт для подключения к компьютеру;
Калибровка датчиков посредством сенсорной панели;
Отображение рабочих параметров для простоты сервисного обслуживания;
Дискретность: 0,1ºС, 0,1%;
Задание уставки температуры в ручном режиме с указанием скорости выхода к заданному значению;
Задание уставки температуры в автоматическом режиме в виде последовательности шагов программы, описанной в графической форме;
Сохранение данных на USB-носитель;

Система управления камерой построена на принципе сбалансированного регулирования температуры и относительной влажности, непрерывно, в режиме реального времени, управляет мощностью охладителя и нагревателя, осушителя и увлажнителя рабочего объёма, а также:
• обеспечивает работу камеры в постоянном и программируемом режиме, осуществляет мониторинг работы камеры и отображает её состояние в режиме реального времени;
• отображает на дисплее статус рабочего состояния камеры, график температуры и график относительной влажности;
• имеет интерфейс Ethernet и программное обеспечение для возможности интеграции камеры в локальную сеть и удаленного управления работой как одной, так и несколькими климатическими камерами одного завода-изготовителя, а также объединение их в единую структуру;
• отслеживает и отображает на экране аварийные ситуации и отображать их на экране, сопровождая их звуковым сигналом;
• при возникновении аварийной ситуации останавливает работу камеры, если она угрожает работоспособности оборудования или персонала;
• при возникновении аварийной ситуации подает звуковой сигнал;
• возникновения аварийных ситуаций фиксируется в памяти системы с указанием даты и времени, и доступна персоналу в режиме просмотра;
• имеет возможность перевода экрана в «спящий» режим через указанный пользователем временной интервал, переход экрана в «спящий» режим отражается на рабочем режиме камеры;
• имеет функцию отсроченного запуска с точностью до дней, часов и минут;
• имеет функцию архивации процессов испытаний с записью данных в память безбумажного самописца цикла длиной 20 дней с интервалом записи 10 секунд;
• имеет функцию мониторинга температуры испытываемого изделия с выводом измеренных значений на экран дисплея и записью данных в память компьютера.
• отображает на дисплее текущую дату и время.

Система управления камерой обеспечивает:
• разрешение установки температуры: 0,1 ºС;
• разрешение установки относительной влажности: 0,1%;
• разрешение установки времени: 1,0 с;
